बिजली लाइन के खंभे कितनी दूर हैं? इंजीनियरिंग मानक और डिज़ाइन कारक

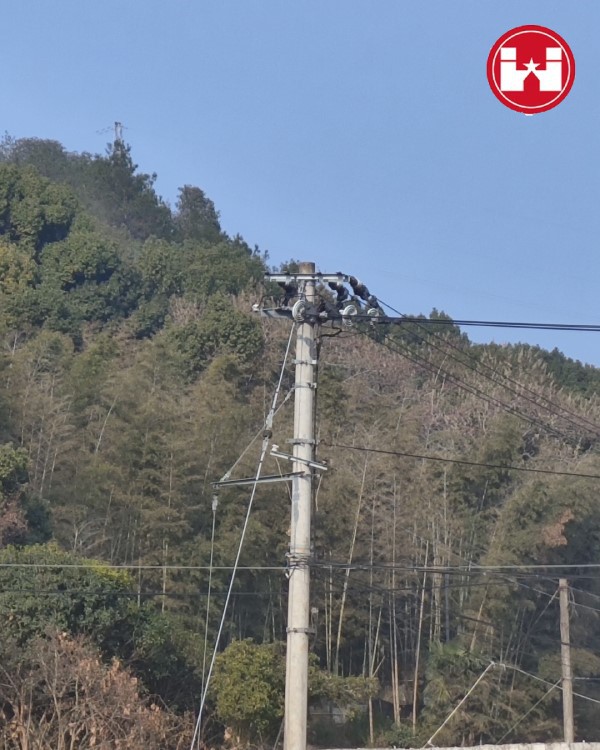

बिजली लाइन के खंभों के बीच की अवधि की लंबाई निर्धारित करना एक परिष्कृत इंजीनियरिंग कार्य है जो अंतरराष्ट्रीय सुरक्षा कोड जैसे कि नियंत्रित होता हैआईईसी 60826औरएनईएससी. दूरी मनमानी नहीं है; यह विद्युत निकासी, यांत्रिक भार और पर्यावरणीय प्रतिरोध का परिकलित संतुलन है।

1. वोल्टेज स्तर द्वारा विशिष्ट स्पैन लंबाई

वैश्विक इंजीनियरिंग प्रथाओं और चीनी राष्ट्रीय मानकों के आधार पर (जीबी 50061/50545), विशिष्ट स्पैन को निम्नानुसार वर्गीकृत किया गया है:

2. प्रमुख इंजीनियरिंग गणना कारक

जीबी 50545-2010 के अनुसार, डिज़ाइन को पर्याप्त क्षैतिज रिक्ति (डी) और ग्राउंड क्लीयरेंस (एस) सुनिश्चित करना चाहिए:

• क्षैतिज रिक्ति सूत्र: D=k_i × (L_k + U/110 + 0.65√f_c).

(जहाँ एल_kस्पैन और एफ है_cशिथिलता है)।

• ग्राउंड क्लीयरेंस: S 0.012L + 1 से अधिक या उसके बराबर (जहाँ L मीटर में स्पैन है)।

3. डिज़ाइन में महत्वपूर्ण चर

स्थलाकृति:पर्वतीय या पहाड़ी इलाकों में, आमतौर पर फैलाव कम हो जाता है20-30%ऊंचाई परिवर्तन और तनाव का प्रबंधन करने के लिए।

जलवायु लोड हो रहा है:हवा की गति और बर्फ की मोटाई निर्णायक होती है। उदाहरण के लिए, एचवी लाइनों को कम से कम डिज़ाइन वाली हवा की गति का सामना करना होगा25m/s.

कंडक्टर प्रकार:विशिष्ट कंडक्टर का वजन और तन्यता ताकत यह निर्धारित करती है कि किसी दी गई दूरी पर कितना शिथिलता स्वीकार्य है।

4. विक्ट्री इलेक्ट्रिक हार्डवेयर कैसे इष्टतम रिक्ति का समर्थन करता है

जैसे-जैसे स्पैन की लंबाई बढ़ती है, एंकरिंग और कनेक्शन बिंदुओं पर यांत्रिक तनाव तेजी से बढ़ता है। VIC हार्डवेयर को इन कठोर मांगों को पूरा करने के लिए इंजीनियर किया गया है:

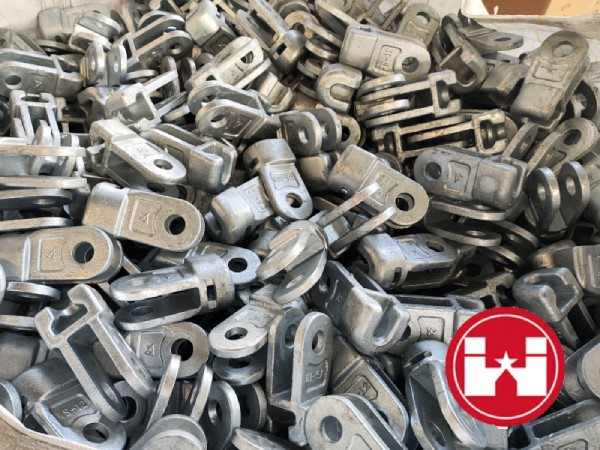

• उच्च तनाव को संभालना:300-600 मीटर तक पहुंचने वाले स्पैन के लिए, वीआईसी प्रदान करता हैसॉकेट Clevisतक रेटेड फेल्योर लोड (आरएफएल) वाले मॉडल300KN, चरम दोष धाराओं या तूफान भार के तहत स्थिरता सुनिश्चित करना।
• कंपन संरक्षण:लंबे स्पैन एओलियन कंपन से ग्रस्त हैं। हमाराकवच की छड़ेंऔरसस्पेंशन क्लैंपमहत्वपूर्ण जंक्शन बिंदुओं पर कंडक्टरों को थकान से होने वाली क्षति से बचाने के लिए डिज़ाइन किया गया है।
• दीर्घायु के लिए संक्षारण प्रतिरोध:सभी वीआईसी स्टील हार्डवेयर गर्म {{0}डिप गैल्वेनाइज्ड प्रति हैंएएसटीएम ए153याआईएसओ 1461, संक्षारक ग्रामीण या तटीय वातावरण में भी संरचनात्मक अखंडता बनाए रखना।

निष्कर्ष: व्यावसायिक चयन महत्वपूर्ण है

चाहे आप अनुसरण कर रहे होंआईईईई 524स्थापना के लिए याजीबी 50545डिज़ाइन के लिए, आपके पोल रिक्ति को सुरक्षा को प्राथमिकता देनी चाहिए। विक्ट्री इलेक्ट्रिक तकनीकी डेटाशीट और उच्च प्रदर्शन हार्डवेयर प्रदान करके दुनिया भर में ईपीसी ठेकेदारों का समर्थन करता है जो अनुकूलित, लागत प्रभावी स्पैन डिज़ाइन की अनुमति देता है।
