पोल लाइन हार्डवेयर ओवरहेड बिजली वितरण प्रणालियों की सुरक्षा और स्थिरता में महत्वपूर्ण भूमिका निभाता है। जैसे घटकपोल क्लैंप, क्रॉसआर्म ब्रेसिज़, बोल्ट, औरनिलंबन फिटिंगयांत्रिक भार, पर्यावरणीय तनाव और दीर्घकालिक कंपन का सामना करने के लिए डिज़ाइन किए गए हैं।
हालाँकि, कई विद्युत लाइन निर्माण परियोजनाओं में, स्थापना संबंधी गलतियाँ हो सकती हैंहार्डवेयर का ढीला होना, कंडक्टर का गलत संरेखण, या यहां तक कि संरचनात्मक विफलता.
वैश्विक उपयोगिता और निर्माण परियोजनाओं का समर्थन करने के वर्षों के अनुभव के आधार पर, यहां हैंसबसे आम पोल लाइन हार्डवेयर इंस्टॉलेशन गलतियों में से छहजॉब साइट्स पर देखे गए {{0}और उनसे बचने के सही तरीके।

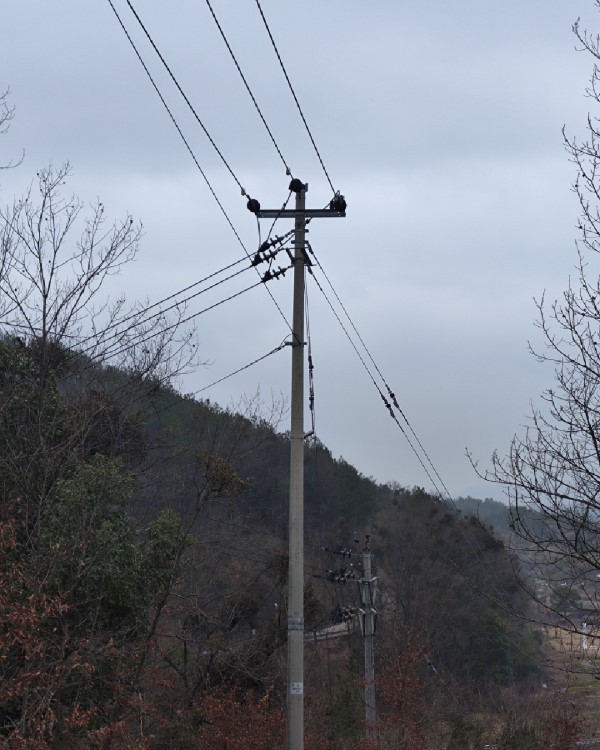

एक ध्रुव रेखा
1. गलत बोल्ट टॉर्क
- सामान्य गलती
बोल्ट कनेक्ट हो रहे हैंपोल क्लैंप, क्रॉसआर्म और ब्रैकेटटॉर्क रिंच का उपयोग किए बिना कस दिया जाता है। इंस्टॉलर अक्सर मैन्युअल निर्णय पर भरोसा करते हैं।
- संभावित जोखिम
समय के साथ हार्डवेयर का ढीला होना
हवा के भार के तहत कंपन में वृद्धि
अधिक कसने से धागे को होने वाली क्षति
- सही स्थापना विधि
का उपयोग करोकैलिब्रेटेड टॉर्क रिंचनिर्माता विनिर्देशों के अनुसार बोल्ट कसने के लिए
प्रदर्शन करें एमाध्यमिक टोक़ निरीक्षणस्थापना के बाद
उपयोगलॉक वॉशर या डबल नटउच्च-कंपन वातावरण में
2. गलत पोल क्लैंप आकार का उपयोग करना
- सामान्य गलती
A पोल दबानापोल के व्यास को सत्यापित किए बिना स्थापित किया गया है, जिसके परिणामस्वरूप क्लैंप बहुत तंग या बहुत ढीले हैं।
- संभावित जोखिम
हार्डवेयर पोल के साथ फिसल रहा है
असमान भार वितरण
लकड़ी या कंक्रीट के खंभों को संरचनात्मक क्षति
- सही स्थापना विधि
नापध्रुव का व्यास या परिधिस्थापना से पहले
सही का चयन करेंपोल क्लैंप विशिष्टताउत्पाद सूची के अनुसार
उपयोगसमायोज्य क्लैंप या अनुकूलित फिटिंगयदि पोल का आकार भिन्न हो
2ए पोल क्लैंप
3. क्रॉसआर्म स्थापित स्तर नहीं
- सामान्य गलती
क्रॉस हाथसंरेखण की जांच किए बिना स्थापित किया गया है, जिसके परिणामस्वरूप एक पक्ष दूसरे से ऊंचा हो गया है।
- संभावित जोखिम
असमान कंडक्टर तनाव
इन्सुलेटर स्ट्रिंग का गलत संरेखण
दीर्घकालिक -अवधि संरचनात्मक तनाव
- सही स्थापना विधि
का उपयोग करोस्पिरिट लेवल या लेजर लेवलइंस्टॉलेशन के दौरान
अंतिम कसने से पहले क्रॉसआर्म को समायोजित करें
बोल्ट सुरक्षित होने के बाद स्तर की पुनः जाँच करें
लेजर स्तर
4. स्थापना के दौरान क्षतिग्रस्त गैल्वेनाइज्ड कोटिंग
- सामान्य गलती
परिवहन या स्थापना के दौरान गर्म {{0}डिप गैल्वेनाइज्ड हार्डवेयर को धातु के औजारों से खरोंच दिया जाता है या मारा जाता है।
- संभावित जोखिम
स्थानीयकृत क्षरण
तटीय या आर्द्र वातावरण में त्वरित जंग
हार्डवेयर सेवा जीवन में कमी
- सही स्थापना विधि
हार्डवेयर को खुरदुरी सतहों पर खींचने से बचें
परिवहन के दौरान सुरक्षात्मक पैडिंग का उपयोग करें
आवेदन करनाजिंक {{0}समृद्ध मरम्मत कोटिंगक्षतिग्रस्त क्षेत्रों के लिए

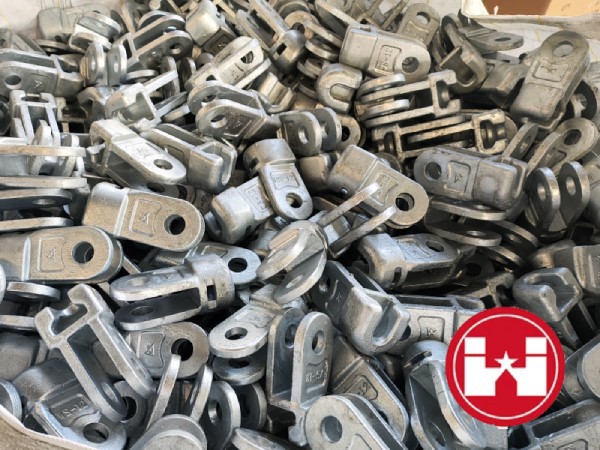

विक्ट्रीएल हॉट-डिप गैल्वेनाइज्ड हार्डवेयर
5. कोटर पिन या लॉकिंग पिन की अनुचित स्थापना
- सामान्य गलती
कनेक्टिंग पिन स्थापित करने के बाद,कोटर पिन पूरी तरह से खुला या सुरक्षित नहीं है.
- संभावित जोखिम
कंपन के कारण पिन गिर रहे हैं
इन्सुलेटर या कंडक्टर डिटेचमेंट
संभावित लाइन आउटेज
- सही स्थापना विधि
सुनिश्चित करें कि कोटर पिन हैंपूरी तरह फैला हुआ और बंद
छेद के आकार के लिए सही पिन व्यास की पुष्टि करें
अंतिम जाँच के दौरान प्रत्येक कनेक्शन बिंदु का निरीक्षण करें
6. गलत हार्डवेयर ओरिएंटेशन
- सामान्य गलती
कुछट्रांसमिशन लाइन हार्डवेयर या कंडक्टर क्लैंपगलत ओरिएंटेशन में स्थापित हैं.
- संभावित जोखिम
क्लैम्पिंग बल कम हो गया
कंडक्टर फिसल रहा है
समयपूर्व हार्डवेयर विफलता
- सही स्थापना विधि
जाँच करनालोड दिशा सूचकहार्डवेयर पर
निर्माता के इंस्टॉलेशन आरेख का पालन करें
अनुभवी तकनीशियनों से स्थापना दिशा की पुष्टि करवाएं
पोल लाइन हार्डवेयर इंस्टालेशन गुणवत्ता चेकलिस्ट
इंस्टॉलेशन पूरा करने के बाद, फ़ील्ड क्रू को इस तरह की चेकलिस्ट का उपयोग करके त्वरित निरीक्षण करना चाहिए:
| निरीक्षण आइटम | स्थिति |
|---|---|
| बोल्टों को निर्दिष्ट टॉर्क तक कस दिया गया | □ |
| पोल क्लैंप का आकार पोल के व्यास से मेल खाता है | □ |
| क्रॉसआर्म स्थापित स्तर | □ |
| गैल्वेनाइज्ड कोटिंग क्षतिग्रस्त नहीं है | □ |
| कोटर पिन ठीक से सुरक्षित | □ |
| हार्डवेयर ओरिएंटेशन सही है | □ |
| कोई ढीली फिटिंग या घटक नहीं | □ |
इस तरह एक सरल चेकलिस्ट का उपयोग करने से काफी कमी आ सकती हैपोस्ट-स्थापना विफलताएं और रखरखाव लागत.
